DSX2-5000 Cable Analyzer
符合最新 TIA 規範 Cat 6A Patch Cord 測試標準
l Cat 6A、FA 測試速度無可比擬,且符合所有現行測試標準規範。
l ProjeX™ 系統可同時管理多樣化作業要求以及從項目設定到系統驗收的整個流程,進而確保正確完成所有不同的測試任務。
l Taptive™ 中文化使用界面可簡化了設定過程並消除了其間可能出現的錯誤。
l 分析測試結果並使用 LinkWare™ 測報管理軟體建立專業的測試報告,可儲存多達10億筆測試報告。
l 以圖形方式顯示故障位置,包括串音、回波損耗和屏蔽的故障等,以便更快進行故障排除。
l IEC Level V 級 ETL 認證 – 最嚴苛的精度要求。
l 獲得了世界各地纜線製造供應商的認可與背書。
DSX-5000 銅纜佈線認證分析儀 產品功能概述 中文字幕版
- 與過去使用的纜線測試器相比,Versiv™ 通過加速測試過程的每個步驟,使用戶完成更多作業。
- ProjeX™ 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些多餘的步驟,並可確保所有測試每次均能一次性正確完成。
- Taptive™ 用戶操作介面讓從工讀生到資深工程技師都能輕而易舉地完成分析測試結果而且所有的設定與操作盡在彈指之間。
- LinkWare™ 測報管理軟體可提供一流的測試結果分析和專業的測試報告。
- DSX 透過內建專業分析功能(用於發現問題的簡單測試)可減少因障礙排除時誤判所耗費的時間。
- 符合推薦的 ISO(IEC WG9 標準 IEC61935-1)Level V 達 1000 MHz 的準確性要求。
- 支持以太網供電 (PoE) 所需的全套電阻不平衡標準 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA/EIA-568-C.2。
- 下一代平衡草案 – IEEE 802.3、TIA TR42.7。
- 十秒鐘的 Cat 6A 測試時間使其成為最快的認證速度。
- 以圖形方式顯示故障位置,包括串音和屏蔽等故障定位,以便更快進行故障排除。
- 以全圖形的方式管理最多 12,000 個測試結果。
- 電容多點式觸控螢幕讓您能夠通過選擇線纜類型、標準和測試參數更快地設置測試儀。
- LinkWare™ 測報管理軟體可分析管理多達 10 億條測試結果。

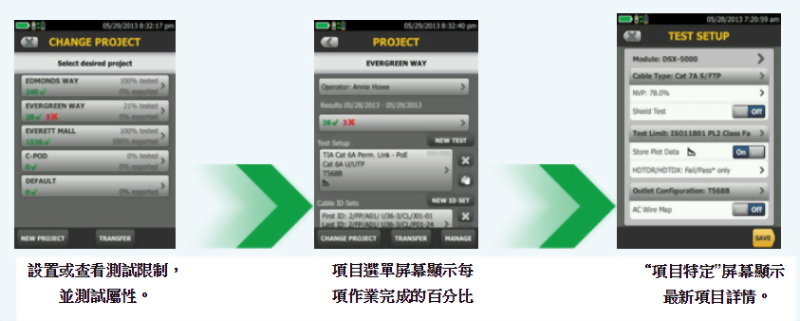

Versiv 的 ProjeX™ 系統可管理從設置到系統驗收過程的全部項目,確保正確完成所有的測試。輸入項目作業的測試詳情後,ProjeX™ 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模組或作業時,無需重新輸入詳情。通過利用 USB隨身碟或電子郵件分享項目文件,以支持執行相同作業的多台測試儀器。易用且更有效率。
現在,您可以像使用智慧型手機那樣輕鬆地測試多種類型的介質。只需選擇您正在進行的作業,螢幕就會確認需要執行的測試。Taptive™ 有助於您更快速、方便地進入整個複雜的佈線測試環境。

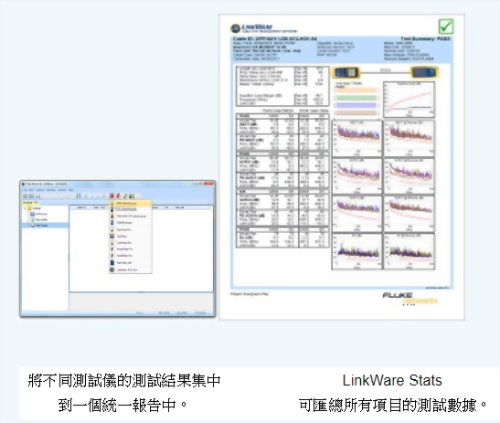

LinkWare 將同一專案的所有測試結果整合收集成客戶理解便於閱讀的單一報告中,並顯示專案中所有鏈路的測試品質和佈線工程水準。LinkWare Stats 提供將測試結果轉化為圖形的自動統計報告,視覺化顯示佈線施工性能。該報告能以一種緊密排列的圖形化格式匯總完整的銅纜佈線和光纖基礎設施測試數據,以便能輕鬆地查看餘量和定位異常點。
相關連結 |
‧ 線上產品展示 |
‧ FlukeNetworks DSX5000 優惠活動方案 |
‧ 【技術文章】您的纜線測試器符合最新 TIA 規定 Cat 6A Patch Cord 測試標準嗎? |
‧ 【技術文章】銅包鋁(CCA)電纜, 為何儀器測試通過但網路線效能依舊低落沒有明顯提升? |
‧ 索取符國家標準網路佈線規劃書(含驗收流程) |
線纜類型 |
|
有屏蔽和無屏蔽的雙絞 LAN 佈線: |
TIA 類別3、4、5、5e、6、6A:100 Ω ISO/IEC Class C、D、E、EA、F 和FA:100Ω 和 120Ω |
標準鏈路接口適配器 |
|
永久鏈路適配器 |
插頭類型:屏蔽的 RJ45
可選插頭類型:Tera |
通道適配器 |
插孔類型:屏蔽的 RJ45
可選插孔類型:Tera |
測試標準 |
|
TIA |
符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A |
ISO/IEC |
根據 ISO/IEC 11801:2002 和修正標準進行 C 和 D、 E、 Ea、FA類認證 |
最大頻率 |
1200 MHz |
一般規格 |
|
自動測試速度 |
類別 5e 或 6/Class D 或 E 的全雙向自動測試:9 秒。完整的雙向 6A 類 EA 級自動測試:10 秒 |
支持測試參數(測試參數及測試的頻率範圍由所選擇的測試標準決定) |
佈線圖,長度,傳播延遲,延遲偏差,直流迴路電阻,插入損耗(衰減),回程損耗 (RL),NEXT,衰減串擾比 (ACR-N),ACR-F (ELFEXT),Power Sum ACR-F (ELFEXT),Power Sum NEXT,Power Sum ACR-N,Power Sum Alien Near End Xtalk (PS ANEXT),Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
輸入保護 |
能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
顯示屏 |
5.7 英寸 LCD,具有感應電容觸摸屏 |
箱包 |
由減震材料包覆成型的耐衝擊性塑料箱 |
體積 |
已安裝 DSX-5000 模組和電池的主 Versiv 裝置:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 釐米 x 13.33 釐米 x27.94 釐米) |
重量 |
已安裝 DSX-5000 模組和電池的主 Versiv 裝置:3 磅,5 盎司 (1.28 kg) |
主機與遠端: |
鋰離子電池組,7.2 V |
典型的電池壽命: |
8小時 |
充電時間* |
測試儀關:電量從 10% 充到 90% 需 4小時 |
所支持的語言 |
英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文 |
校驗 |
維修中心校驗週期為一年 |
環境規格 |
|
操作溫度 |
32°F 至 113°F(0°C 至 45°C) |
貯存溫度 |
-4°F 至 +122°F(-20° C 至 +50°C) |
工作相對濕度 |
0 % 至 90 %,32°F 至 95 °F(0°C 至 35°C)
0 % 至 70 %,95°F 至 113 °F(35°C 至 45°C) |
振動 |
隨機、2 g、5 Hz-500 Hz |
衝擊 |
1 米墜落試驗(無論是否帶有模組和適配器) |
安全 |
CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1 次修訂,2 |
操作高度 |
13,123英尺 (4,000 m) |
EMC |
EN 61326-1 |
性能規格** |
|
6A 類/ EA級測試模式(或更低鏈路類別) |
DSX-5000 線纜認證分析儀模組超越 TIA 1152標準的 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
FA 級測試模式 |
DSX-5000 線纜認證分析儀模組超越 IEC 61935-1 第四版草案中的 V 級要求。 |
傳輸延遲 |
||
|
不帶遠端 |
帶遠端 |
範圍 |
4000 ns |
750 ns |
分辨率 |
1 ns |
1 ns |
精度 |
± (2 ns + 2 %);0 ns 至 750 ns
± (2 ns + 4 %);750 ns 至 4000 ns |
± (2 ns + 2 %) |
延遲時差 |
||
範圍 |
0 ns 至 100 ns |
|
分辨率 |
1 ns |
|
精度 |
± 10 ns |
|
直流環路電阻測試 |
||
範圍 |
0 Ω 至 540 Ω |
|
分辨率 |
0.1 Ω |
|
精度 |
± (1 Ω + 1 %) |
|
過載恢復時間 |
過電壓後 10 分鐘內恢復額定精度。重復或長期過壓之後需要重新設置基準。 |
型號 | 敘述 |
DSX-5000 AP | 1 套 Versiv 主機和遠端、(2)個 DSX-5000 纜線分析儀模組、(2)個 CAT 6A/EA 永久鏈路適配器、(2)個CAT 6A/EA 通道適配器、(2)個耳機、(2)個儀器側環帶、(2)儀器上環帶、便攜箱、USB連接線、LinkWare 軟體CD、AxTalk 軟體 CD、 使用手冊CD、(2)個交流電充電器、(2)個通用耦合器、(2)個 AxTalk 終端、校準說明和入門指南。 |
DSX-PC5ES | DSX 5e類短跳線測試適配器套件內建遮蔽式插座 |
DSX-PC6S | DSX 6類短跳線測試適配器套件內建遮蔽式插座 |
DSX-PC6AS | DSX 6A類短跳線測試適配器套件內建遮蔽式插座 |
DSX-PLA004S | DSX CAT 6A/CLASS EA 永久鏈路適配器組 |
DSX-PLA011S | DSX TERA CAT 7A/CLASS FA 永久鏈路適配器組 |
DSX-REFMOD | DSX 自我校正模組 |
DSX-TERA-KIT | DSX TERA CAT 7A/CLASS FA 永久鏈路適配器 & 通道適配器套件 |
DSX-CHA004S | DSX CAT 6A/CLASS EA 通道適配器組 |
DSX-CHA011S | DSX TERA CAT 7A/CLASS FA 通道適配器組 |
DSX-LABA SET | DSX LAB 適配器組 |
DSX-LABA/MN | DSX LAB ADAPTER-MAIN |
DSX-LABA/RJ | DSX RJ TEST ADAPTER |
DSX-PLA001 | DSX 通用永久鏈路適配器 |
