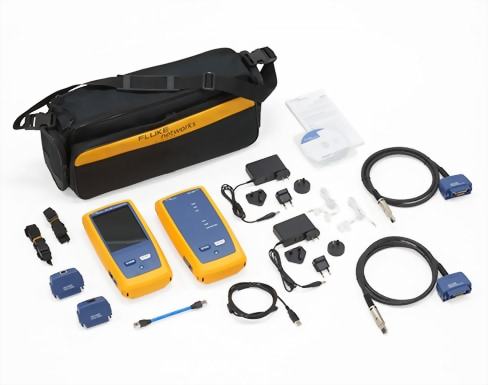

DSX2-600 Cable Analyzer
l 內建國家通訊傳播委員會 (NCC)於105年8月修正公佈CLE-EL 3600-9 佈線測試標準，確保您的網路佈線工程品質皆符合國家標準。
l Cat 6A 和 Class EA 銅纜認證
l 包括通道測量適配器；可選配堅固耐用的永久鏈路適配器，附可插拔測試插頭
l Cat 6A 測試時間為 10 秒
l ProjX™ 管理系統確保測試配置快捷、萬無一失

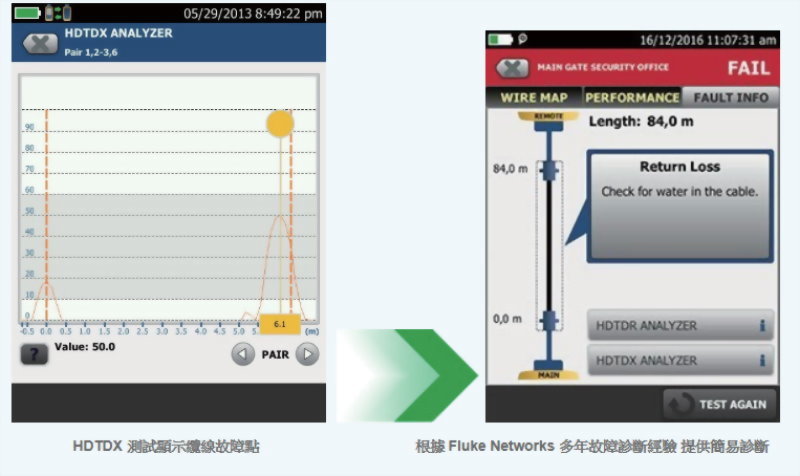

l HDTDX 和 HDTDR 診斷功能準確定位故障位置
l 利用 LinkWare™ Live，可從任意智慧設備來管理工作和測試儀。
l 使用 LinkWare™ PC，可快速、方便地建立PDF格式的專業測試報告。
【在10秒內完成Cat 6A認證】
DSX-600 CableAnalyzer為您提供了一個完整的解決⽅方案，可簡化認證工作的各個⽅
面 - 從安裝到測試和故障排除，以及向客戶報告結果。 DSX-600在短短9秒內完成
了Cass E / CAT 6級認證測試，10秒鐘內完成了了Class EA / CAT 6A的測試，完全符
合業界標準並具有出色的準確性。這個令人難以置信的速度意味著您可以在八小時的
工作中測試數百個鏈路路。
【快速故障排除】
當鏈路故障時，DSX-600 HDTDR和HDTDX功能提供了快速，易於理解的方向來識
別故障點（距離測試儀的距離）。 ⽽而不是花時間執行嘗試和錯誤更正 - 並重新測試
以確定問題是否已解決 - 技術人員會確切地知道在哪裡修復失敗的鏈接。 即使只有
一半認證的電纜中只有2％的自動測試失敗，您每天可以節省多達兩個小時的工作時間。
【不僅僅是測試速度快】
500 MHz頻率範圍，只需 10 秒即可完成 10G Ethernet的 Cat 6A/EA 類佈線認證。
高級診斷可精確定位故障的位置並提出糾正措施。
DSX-600不僅僅是測試速度快。 ProjX™系統管理工作需求，從設置到系統驗收的進
度，確保所有測試正確地“一次完成”。基於Taptive™手勢的用戶界面，明亮的色彩顯
示，充足的內建記憶體和內置的通話功能，都有助於整體生產力，同時增強用⼾體驗。
更長的電池壽命意味著您可以單次充電進行更多次操作。這一切加起來為使用者每天都節省時間和金錢。
【纜線分析儀比較表】
|
功能 |
DSX-600 |
DSX-5000 |
DSX-8000 |
|
說明 |
基礎型 Cat 6A / Class EA 纜線分析儀 |
Cat 6A / Class EA 纜線分析儀 |
最快、最準確的 Cat 8 和 Class I/II 纜線分析儀 |
|
Cat 3 – Cat 6A / Class EA |
√ |
√ |
√ |
|
Cat 6A / Class FA |
√ |
√ |
|
|
Cat 8 / Class I/II |
√ |
||
|
最大頻率 |
500 MHz |
1000 MHz |
2000 MHz |
|
自動測試時間 |
10 秒 Class EA/Cat 6A |
10 秒 Class EA/Cat 6A |
16 秒 Cat 8 / Class I/II |
|
線纜遮蔽完整性測試 |
√ |
√ |
√ |
|
儲存空間 |
≈ 12,000 Cat 6A 帶圖 |
≈ 12,000 Cat 6A帶圖 |
≈ 12,000 Cat 6A帶圖 |
|
電池壽命 |
≈ 8 小時 |
≈ 8 小時 |
≈ 8 小時 |
|
線纜編碼長度 |
60 字元 |
60 字元 |
60 字元 |
|
永久鏈路適配器 |
可選 |
√ |
√ |
|
ProjXTM 專案管理 |
√ |
√ |
√ |
|
TaptiveTM 手勢用戶界面 |
√ |
√ |
√ |
|
進階故障信息診斷 |
有限 – (HDTDR & HDTDX) |
√ |
√ |
|
PoE 電阻不平衡 |
√ |
√ |
|
|
內建外部串音測試功能 |
√ |
√ |
|
|
LinkWareTM 專業報告 |
√ |
√ |
√ |
|
LinkWareTM Live |
√ |
√ |
√ |
|
TCL 測量 |
√ |
√ |
|
|
同軸適配器 |
可選 |
可選 |
可選 |
|
M12 適配器 |
可選 |
可選 |
可選 |
|
跳線適配器 |
可選 |
可選 |
|
|
光纖 – OLTS、OTDR 和端面檢視器 |
可選 |
可選 |
|
|
模組化 Versiv 系列，具備未來升級彈性，支援 TIA Cat 8 和ISO Class I/II、單模和多模光纖損耗、OTDR 測試以及檢測。進階的診斷能夠簡明扼要，即時指出線纜故障原因和位置。兩款 Versiv 纜線分析儀均提供支持先進技術的測量，包括NBASE-T的外部串音干擾，以及以太網供電 (PoE) 的阻抗不平衡｡ |
由多個團隊、多台測試儀器及多種不同測試需求產出的測試結果在管理上需花費許多的時間及難度。愈來愈龐大的作業規模使得專案團 隊組織比過去更加重要。DSX 纜線分析儀系列具備 ProjX 管理系統，將多個測試作業整合在一個測試專案檔案中，避免進行多個測試作 業時，需要重新設定作業內容的複雜性，可有效降低因變更測試內容過程中造成設定錯誤或檔案遺失的問題。此外，ProjX 管理系統可依 照纜線 ID 提供測試結果，將這些結果合併儲存而不會產生重複，並將最後一次的設定保留為預設值。ProjX 管理系統提供百分比顯示方 式來提供不同工作項目進度檢視，讓測試人員進行獨立作業時可掌握測試完成度確保不會有缺漏情況。“稍後修正＂功能可選擇產生問 題待驗清單來提供纜線重新校驗記錄。ProjX 管理系統可有效提高專案經理及作業組長們的工作效率。
像專家一樣解決故障問題
以圖形化方式顯示故障點，包括串音干擾及遮蔽問題定位，以便快速進行故障排除
DSX 透過專門診斷工具有效減短佈線故障排除所需時間，一鍵測試可快速測試所有測試項目並儲存結果。透過圖形化顯示可輕易地查找 纜線上的串音干擾、回波損耗及遮蔽故障的確實位置。舊款的測試儀在診斷功能部份有最高 250MHz 的頻率限制，但在 DSX 上則沒有任 何限制。簡易的圖形不論是入門者或專家都可輕鬆瞭解問題原因進而採取應對措施，並可儲存結果供遠端分析使用。
|
測試標準 |
|
|
TIA |
Category 3, 5, 5e, 6, 6A per TIA 568-C.2 or TIA-1005 |
|
ISO/IEC |
Class C and D, E, E A certification per ISO/IEC 11801:2002 and amendments |
|
IEEE 802.3 |
10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T |
|
儀器規格 |
|
|
自動測試速度 |
Category 5e、 6 / Class D 、E 的全雙向自動測試：9 秒；Category 6A/ EA的全雙向自動測試：10秒 |
|
提供測試參數（報告中提供的參數和頻率範 圍由選用用標準決定） |
接線圖(Wire Map)，長度(Length)，傳輸延遲(Propagation Delay)，延遲偏差(Delay Skew)，直流回路電阻(DC Loop Resistance)，插入損失Insertion Loss (衰減Attenuation)，回波損失(Return Loss (RL))，近端串音( Near End Crosstalk (NEXT))，衰減串音比(Attenuation-to-Crosstalk Ratio (ACR-N))，等效遠端串音( ACR-F (ELFEXT))，總合等效遠端串音(Power Sum ACR-F (PS ELFEXT))，總合近端串音( Power Sum NEXT)，總合衰減串音比(Power Sum ACR-N) |
|
最高頻率 |
500 MHz |
|
測試報告儲存容量 |
12,000筆 (Cat 6A 帶有圖形) |
|
顯示螢幕 |
5.7 英寸寸 LCD，電容感應觸控螢幕 |
|
體積 |
主機與智能遠端均為：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 公分 x 13.33 公分 x 27.94 公分） |
|
重量 |
3 磅（1.36 公斤） |
|
電池 |
鋰離子電池組，7.2 V |
|
電池壽命 |
8 小時，標準狀態 |
|
電池充電時間 |
4 小時（40˚ C 以下，測試儀關閉） |
|
環境規格 |
|
|
工作溫度 |
32° F 至 113° F（0° C 至 45°C） |
|
儲存温度 |
-22° F 至 +140° F（-30° C 至 +60°C） |
|
工作相對濕度（% RH 無凝結） |
0% - 90%, 32° F - 95° F:(0° C - 35° C) 0% - 70%, 95° F - 113° F:(35° C - 45° C) |
|
振動 |
隨機，2 g，5 Hz -500 Hz |
|
衝擊 |
1 米跌落試驗（無論是否帶有模組和適配器） |
|
安全 |
CSA 22.2 No. 61010, IEC 61010-1 3rd Edition |
|
海拔高度 |
13,123 ft (4,000 m) / 10,500 ft (3,200 m) 與AC Adapter |
|
EMC |
EN 61326-1: Portable |
